KTS7902: เครื่องเชื่อมจุดแบบพกพา เอนกประสงค์

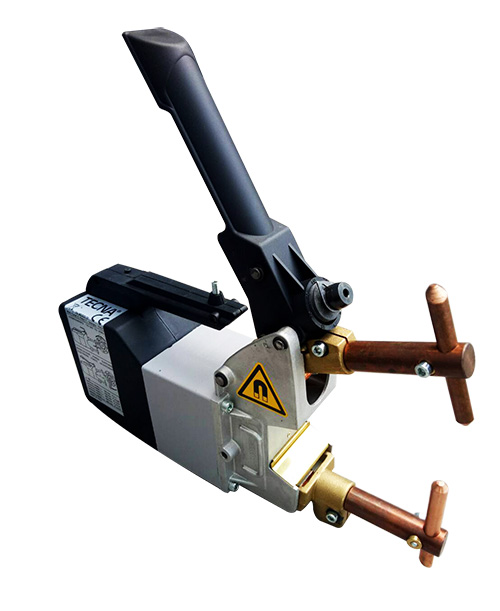

TECNA SPOT WELDER MODEL: 7902

SPOT WELDER, TECNA SPOT, TECNA 7902

เครื่องเชื่อมสป็อต
- น้ำหนักเบา สามารถใช้ได้กับงานซ่อมตัวถังรถยนต์
- มีตัวจับเวลาแบบอิเล็กทรอนิกส์ ที่ควบคุมด้วยระบบ SCR ตั้งแต่ 2 ถึง 65 รอบ
- วงจรชดเชยจะเริ่มจับเวลา เมื่อมีกระแสไฟไหลผ่านในปริมาณที่เหมาะสม ซึ่งสามารถใช้ได้กับแผ่นชิ้นงานที่เคลือบสีไว้
- มีช่องสำหรับใส่อิเล็กโทรดด้านล่างเป็นพิเศษ ในกรณีที่ต้องการระยะเปิดที่มากขึ้น
- หม้อแปลงทุกตัวเคลือบด้วยฉนวนแบบ F Class โดยผ่านการทดสอบด้วยแรงดันไฟฟ้า 400V

SPECIFICATION		หน่วย	KTS7902
คุณสมบัติทางเทคนิค		หน่วย	KTS7902
Nominal power at 50%	กำลังไฟที่ 50%	KVA	2.5
Max. welding Power	กำลังไฟสูงสุด	KVA	16
Secondary no load voltage	แรงดันไฟจ่ายขณะวงจรเปิด	V	2.5
Nominal primary voltage	แรงดันไฟฟ้าที่ระบุ	V	220/230
Frequency	ความถี่	Hz	50
Delayed fuse	ขนาดฟิวส์	A	16
Max.short circuit current with arms L= 125	กระแสไฟลัดวงจร	kA	8.2
Arm length min – max	ความยาวของแขน	mm	125-500
Arm gap	ความกว้างของช่องแขน	mm	94
Arm Ø	เส้นผ่านศูนย์กลางของแขน	mm	20
Electrode Ø cone	เส้นศูนย์กลางของอิเล็กโทรด	mm	12
Max electrode stroke with arm L=125	ช่วงจังหวะการเชื่อม	mm	55
Electrode force w / arms L= 125	แรงกดของอิเล็กโทรดที่ความยาวแขน 125 mm	daN	120
Electrode force w / arms L= 500	แรงกดของอิเล็กโทรดที่ความยาวแขน 150 mm	daN	38
Width x Depth x Height	ขนาด กว้าง x ยาว x สูง	cm	9 x 37 x 23
Net weight	น้ำหนักเครื่อง	kg	11
Gross weight	น้ำหนักสุทธิ	kg	12
Box : width x Depth x Height	ขนาดกล่องกว้าง x ยาว x สูง	cm	17 x 46 x 35
Aerial noise produced	ระดับของเสียง	dB(A)	< 70
Level of vibrations	ระดับการสั่นสะเทือน	m / s²	< 2.5
